Клеммы для соединения проводов

Клеммная колодка "тип Н" 10 мм / 10А белая...

Артикул: A0130040009

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 10

Максимальное сечение провода, мм2: 10

Клеммная колодка "тип Н" 16 мм / 30А белая...

Артикул: A0130040010

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 30

Максимальное сечение провода, мм2: 16

Клеммная колодка "тип Н" 2,5-4 мм / 3А бела...

Артикул: A0130040007

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 3

Максимальное сечение провода, мм2: 4

Клеммная колодка "тип Н" 25 мм / 60А белая...

Артикул: A0130040011

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 60

Максимальное сечение провода, мм2: 25

Клеммная колодка "тип Н" 35 мм / 100А белая...

Артикул: A0130040013

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 100

Максимальное сечение провода, мм2: 35

Клеммная колодка "тип Н" 30 мм / 80А белая...

Артикул: A0130040012

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 80

Максимальное сечение провода, мм2: 30

Клеммная колодка "тип Н" 40 мм / 150А белая...

Артикул: A0130040014

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 150

Максимальное сечение провода, мм2: 40

Клеммная колодка "тип Н" 6 мм / 6А белая АС...

Артикул: A0130040008

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 6

Максимальное сечение провода, мм2: 6

Клеммные колодки 10 мм / 10А АСКО-УКРЕМ

Артикул: A0130040003

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 10

Максимальное сечение провода, мм2: 10

Клеммные колодки 16 мм / 30А АСКО-УКРЕМ

Артикул: A0130040004

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 30

Максимальное сечение провода, мм2: 16

Клеммные колодки 25 мм / 60А АСКО-УКРЕМ

Артикул: A0130040005

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 60

Максимальное сечение провода, мм2: 25

Клеммные колодки 4 мм / 5А АСКО-УКРЕМ

Артикул: A0130040001

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 5

Максимальное сечение провода, мм2: 4

Клеммные колодки 40 мм / 150А АСКО-УКРЕМ

Артикул: A0130040006

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 150

Максимальное сечение провода, мм2: 40

Клеммные колодки 6 мм / 6А АСКО-УКРЕМ

Артикул: A0130040002

Бренд: АСКО

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 6

Максимальное сечение провода, мм2: 6

Зажим винтовой ЗВИ-3 н / г 1,0-2,5 мм2 12па...

Артикул: UZV7-003-04

Бренд: IEK Украина

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 3

Максимальное сечение провода, мм2: 2,5

Зажим винтовой ЗВИ-10 н / ч 12пар (Ф) IEK

Артикул: UZV4-010-06

Бренд: IEK Украина

Тип: Клеммники

Тип зажима: Винтовой зажим

Тип клеммной колодки: Делимые

Номинальный ток, А: 10

Максимальное сечение провода, мм2: 6

Содержание:

Для создания надежного и безопасного соединения проводов используют клеммные зажимы, при этом немецкие клеммники Wago - лидеры на рынке электромонтажных приспособлений в своей категории. Метод работы самозажимных клемм Ваго соответствует международному промышленному стандарту, и позволяет за считанные секунды соединить провода, обеспечив изоляцию высокого качества. Например, экспресс-зажимы Wago 222 оправдывают стоимость: прижимающие рычажки на корпусе, дают возможность переподключать проводку необходимое количество раз.

Несмотря на то, что дедовская скрутка проводов и кабелей все еще используется при выполнении электромонтажных работ, согласно действующих “ПУЭ”, утвержденных Министерством энергетики и угольной промышленности Украины, при ответвлении, присоединении, и оконцевание жил, допустимо использование методов опрессовки, сварки, пайки или специальных сжимающих устройств, к которым и относятся клеммники (колодки, самозажимные и другие).

Преимущества соединительных клемм

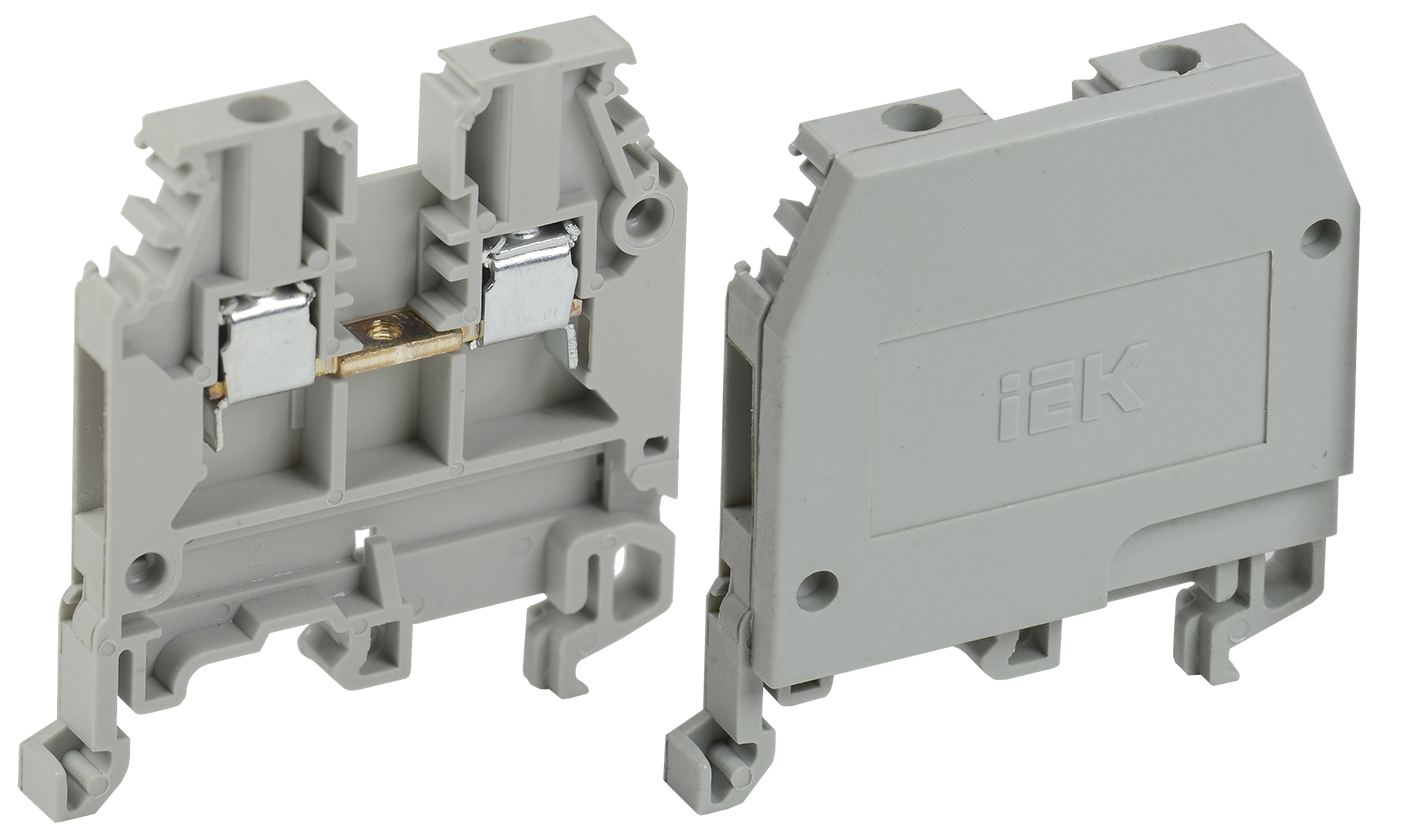

Такие электромонтажные приспособления, как клеммники, имеют ряд преимуществ:клеммник на дин рейку

  • возможность соединить провода из разного материала (медный и алюминиевый), а также на одну и много жил;
  • удобное упорядочивание сетей;
  • простота монтажа и его безопасность: нет необходимости в специнструменте, изоляция от случайного прикосновения, исключены искр и пр.;
  • надежность крепления и контакта;
  • быстрота монтажа (используя клеммы, соединение занимает от нескольких секунд до пары минут;
  • экономия - их применение финансово выгодней чем метод сварки или пайки, и составляет около 0,75-1 гривны за одно соединение. К недостаткам можно отнести разве что необходимость дополнительного места для соединителей в щитке или распределительном устройстве (особенно для зажимов высоковольтного кабеля большого сечения).

Зажимы для проводов: разновидности и применение

Исходя из назначения, приспособления бывают двух видов:клеммник wago

  • соединительные;
  • распределительные (разветвительные).

Первые предназначены для соединения двух проводов в единую систему, и применимы для множества электромонтажных работ (организации электропроводки, розеток, освещения и др.) Вторые - для разветвления проводки по помещению: в таком случае устройство (распределительный блок) соединяет один проводник на входе с несколькими линиями на выходе.

Различаются соединители и по способу монтажа:

  • для объединения проводов в электропроводке (клеммные колодки, самозажимные клеммы);
  • на установочную DIN-рейку (распределительные блоки и кросс-модули), с возможностью монтажа на плоскую поверхность при помощи саморезов;
  • для печатных плат - компактные приспособления, используемые в электронике.

По типу конструкции выделяют два вида устройств:

  • С винтовым зажимом. Конструкция состоит из набора медных или латунных втулок, в которые вставляются концы соединяемых проводников, и зажимаются двумя винтами. Применение такого типа не рекомендуется для зажима алюминиевых проводов (ввиду мягкости), а также в местах усиленной вибрации во избежание разбалтывания болта, потери контакта и перегрева. Для силового кабеля сечением до 1000 мм.кв., высоких нагрузок (номинального тока до 100А) и напряжения (вплоть до 1кВ) применяют клеммы барьерного типа, в которой проводники прижимаются к контактам винтом и дополнительной металлической клеммник для проводов пластиной (барьером) из меди или латуни.
  • Самозажимные. Состоят из корпуса-изолятора с пластинчатыми пружинами внутри. Различают одноразовые и многоразовые пружинные клеммники. Первые не допускают повторного использования и, если пришлось вытащить зажатый ранее провод, повторное соединение лучше делать новым зажимом. У вторых предусмотрен рычаг или другое приспособление, способное как прижимать, так и отжимать, делая многократную переконфигурацию.

Электромонтажные соединительные колодки

Клеммные колодки - ряд из нескольких соединительных ячеек. Количество полюсов варьируется: могут быть в однополюсном исполнении, на 4*2 полюса, 10*2, 12*2 и другие в зависимости от модели и производителя. Колодки с винтовым зажимом соединяют контакты попарно, и бывают в корпусе, а также делимые в полиэтиленовой (полистирольной) изоляции. Последние удобны тем, что можно отрезать столько ячеек, сколько пар проводников необходимо соединить.

Соединительные блоки с зажимами представляют собой неделимый монолитный блок в корпусе: устройства на 2 контакта -  соединить пару проводников, а в случае монтажа осветительного прибора на несколько лампочек, или при построении схемы осветительной сети, понадобятся клеммник на 3-4 и более контакта.

Перед тем как купить клеммники стоит разобраться в плюсах и минусах того или иного механизма. При выполнении электромонтажных работ используют как винтовые, так и клеммы пружинного типа. В таблице приведена сравнительная характеристика обоих типов.



Винтовые

Самозажимные

Преимущества

  • Простота работы с изделием.
  • Возможность повторного использования.
  • Надежный контакт медных проводников.
  • Можно соединять кабель большого сечения и крепить на DIN – рейку (для барьерного типа).
  • Невысокая цена: от 9,38 грн за винтовой зажим 12 пар, и от 4,08 гр за 1 шт. концевого.
  • Быстрота и простота монтажа за секунды.
  • Возможность соединение проводников из разных материалов благодаря латунному контактному соединению;
  • Широкий диапазон диаметров соединяемых проводов (от 0,25 мм2 до 6 мм2).
  • Сохранение непрерывного прижимного усилия без необходимости проверки и подкручивания винта.

Недостатки

  • Винт может передавить мягкий алюминиевый провод, или многожильный медный (даже после опрессовки плоскогубцами) - лучше использовать для медных
  • одножильных.
  • Для разного сечения кабеля необходим свой вид колодки.
  • Необходимость периодической проверки и подкручивания винта.
  • Обеспечить надежный контакт между медью и алюминием могут не все клеммники – необходимо уточнять такую возможность для каждого изделия, или выбирать латунные.
  • Не предполагают использование гибкого провода;
  • Применимы для слаботочных сетей.
  • Максимальное сечение кабеля не более 6 мм. кв. из-за относительно небольшой прижимной способности.
  • Цена 1-го соединения выше чем у винтовых: от 2,81 грн за клемму Китайского или Польского производства, и от 3,14 грн немецкие изделия Wago на три проводника.
  • Обилие подделок на известные бренды.



Купить самозажимные клеммы быстрого монтажа - оптимальное решение для бытовых электромонтажных работ. Такие изделия создадут надежное соединение, которое прослужит десятки лет.

Качественные клеммники обеспечивают безопасную работу всей электросети. Поэтому при выборе изделий для электромонтажа стоит отдавать предпочтение проверенным брендам.

Интернет-магазин ptukr.com предлагает купить клеммники и другую электромонтажную продукцию от надежных изготовителей как для частных, так и для производственных целей. Преимущества, которые Вы получаете, покупая у нас:

  • наличие клеммников всех назначений украинских, польских, немецких и других изготовителей;
  • доступны изделия под различный тип монтажа: для проводки, на Din-рейку, печатную плату;
  • к выбору доступны разнообразные прижимные приспособления: винт, винт с барьером, самозажимные (с пластиной или пружиной) и др.;
  •  продажа в розницу и оптом;
  • скидки для постоянных и оптовых покупателей;
  • доставка в Киев, Харьков, Днепр, Одессу и по Украине.

Достаточно позвонить по указанным на сайте телефонам, и наши консультанты подберут необходимые виды и количество клеммников.
